"Raspberry PI 3 B+" - Das Gehäuse wird montiert:
Projekte > Electronik & Computer > Raspberry PI 3 B+ > Alles NEU! Der START...

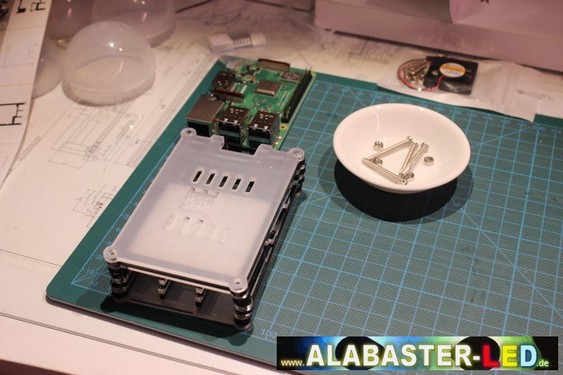

Ihr braucht:
- einen kleinen Kreuzschlitz - Schraubendreher
- eine kleine Flach- oder Spitzzange
- ggf. einen Pinzette (also ich hab für die Kühler eine gebraucht)
- ein Schälchen für die Schrauben

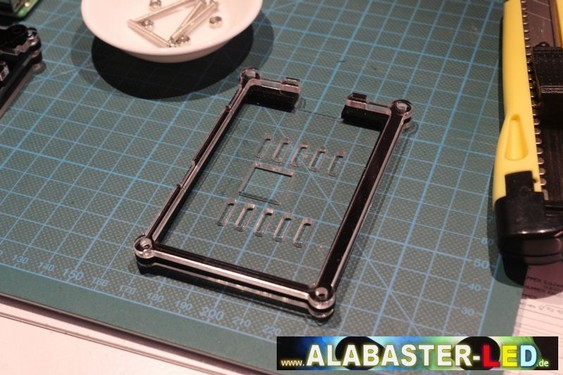

1. Entfernt die Schrauben aus den Gehäuse-Rippen, und legt das Gehäuse mit der Unterseite nach oben auf Euren Arbeitsplatz.

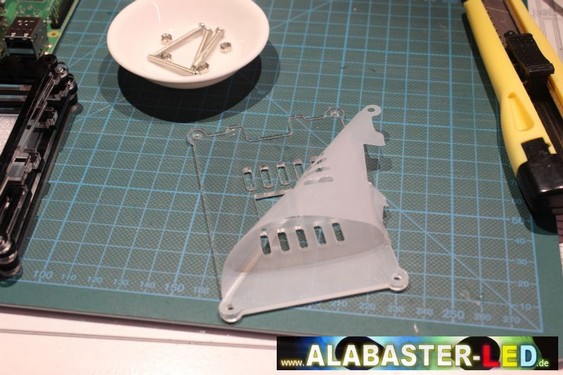

2. Entfernt die Schutzfolie von der Grundplatte.
3. ACHTUNG: Die Grundplatte muß so aufgelegt werden, daß die Seite - von der ihr die Schutzfolie abgezogen habt - danach wieder nach unten zeigt!
Sonst stimmt der Ausbruch in der Platte zum Schluß nicht mit der Lage des Chips überein!

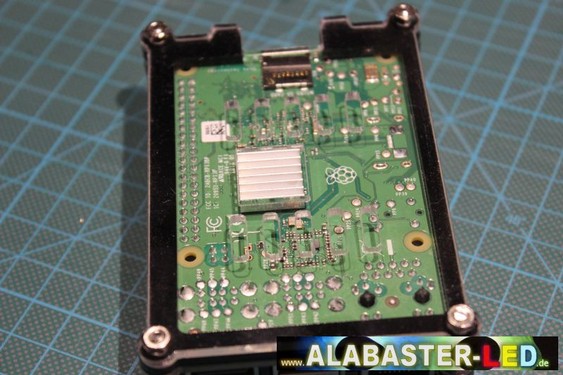

Auf diesem Bild ist die Ausrichtung leider FALSCH! Der Ausbruch gehört auf die RECHTE Seite!

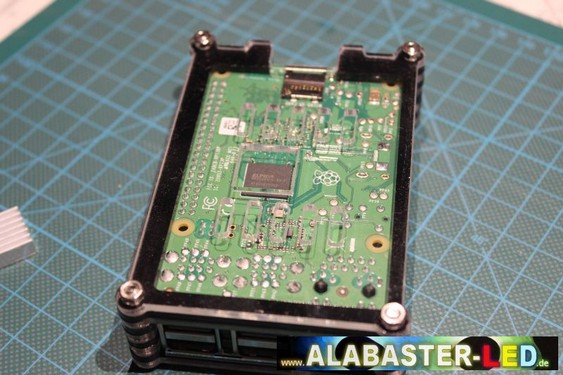

4. Legt nun die Platine ein und klebt die Kühl-Profile auf (einen 14mm und den 9mm).
5. Legt nun die restlichen Segmente nacheinander auf, bis ihr die Deckplatte erreicht habt.
6. Entfernt die Schutzfolie und schraubt vorsichtig den Lüfter von unten an die Deckplatte. Der Lüfter soll so montiert sein, daß das Lüfter-Label später zur Platine zeigt.
7. Der Lüfter kann mit zwei Geschwindigkeiten betrieben werden.

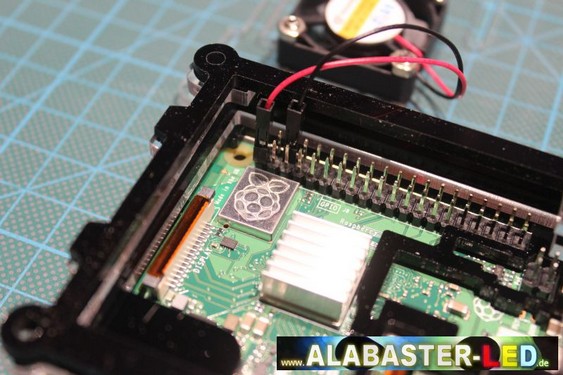

Steckt dementsprechend die Anschlußkabel auf die IO-Pins:
"A (5V - Schnell)": "B (3,3V - Langsam)":
orsooooooooooooooooo oosooooooooooooooooo
oooooooooooooooooooo rooooooooooooooooooo
Ich hab mich für Version "B" entschieden
8. Legt nun die Oberseite auf und schiebt die Gehäuse-Schrauben durch die Bohrungen. Das ist etwas kniffelig. Verschraubt dann das Gehäuse unter Zuhilfenahme des Schraubendrehers und der kleinen Zange.
9. Zum Schluß klebt ihr noch das zweite 14mm Kühlprofil auf...

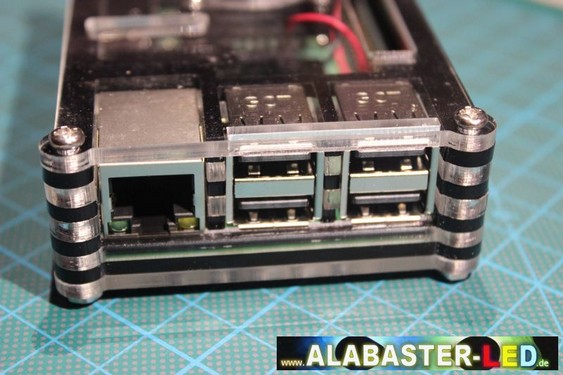

10. Fertig!
